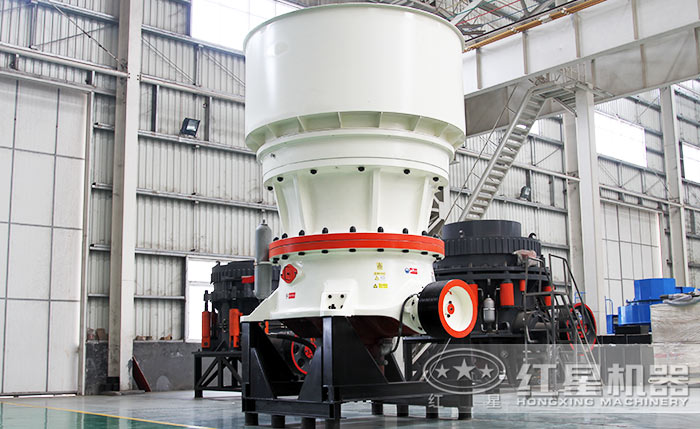

單缸液壓圓錐破碎機是經過吸收世界先進破碎技術研制出的具有先進水平的圓錐破碎機，外形非常的簡潔緊湊，因為通過底部單缸的特殊設計結構，完成了排料口直接調節、預防過鐵、清腔的三個重要功能。因此，單缸液壓圓錐破碎機沒有外掛的排料口調節機構，也沒有外部液壓缸或者彈簧的防過鐵裝置，整體外形結構簡單緊湊。
單缸圓錐破碎機性能優勢
成品質量高
單缸液壓圓錐破碎機采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。
自動化程度高
液壓圓錐破通過單個液壓缸升降動錐，實現了排礦口調整、清腔、過鐵和過載保護等多種功能；配置電子智能排礦口控制系統，實現了更多生產過程控制和作業優化功能。
破碎率強、效率高
該液壓圓錐破碎機主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程，加上特殊破碎腔形，使該機具有更高的破碎效率。
生產能力大
本機將破碎沖程、破碎速度以及破碎腔形狀的合理組合設計，使該機在動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高35%-60%。

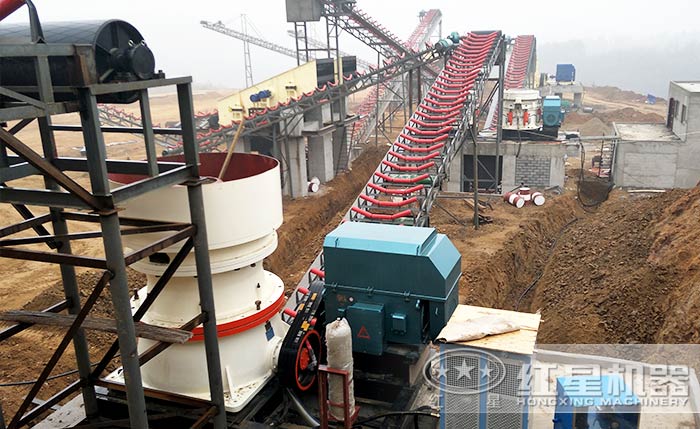

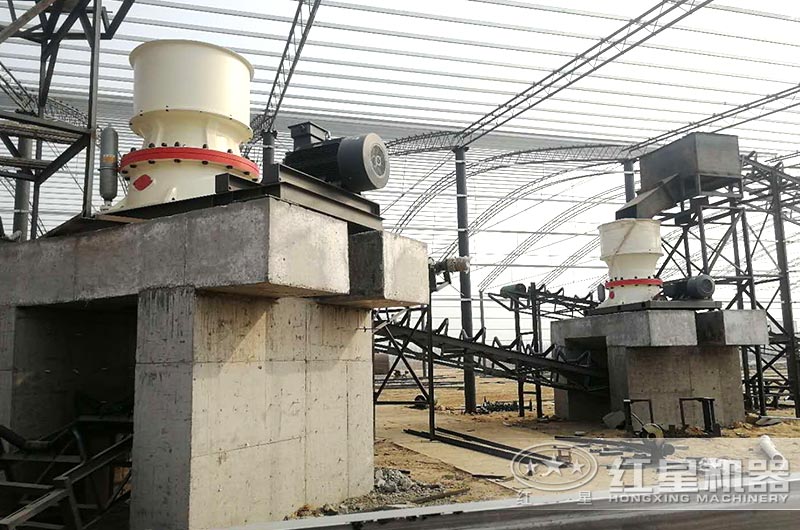

單缸圓錐破碎機工作現場

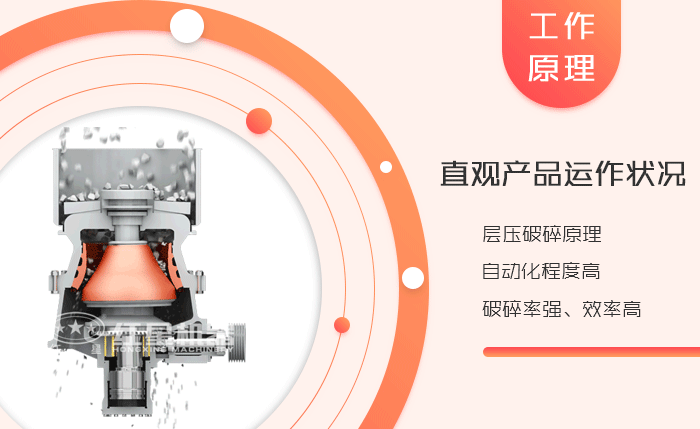

工作原理

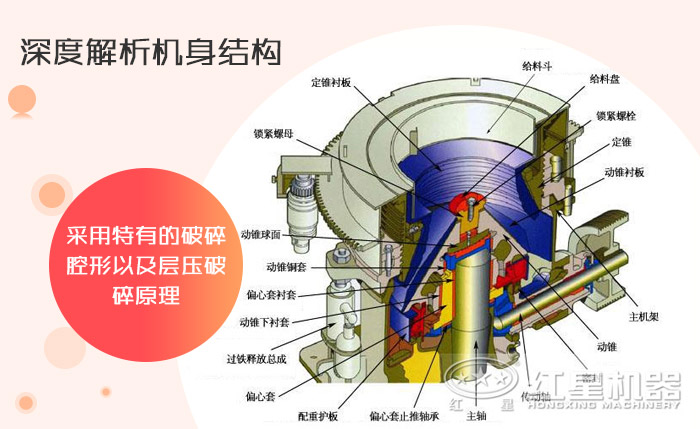

產品內部圖
技術參數
SC單缸圓錐破中碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 （kw） | 處理能力（t/h） |
| SC100S | C1 | 240 | 175 | 22 | 90 | 85-170 |
| C2 | 200 | 160 | 19 | 70-130 | ||
| SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
| C2 | 300 | 240 | 22 | 108-305 | ||
| SC250S | C1 | 450 | 360 | 35 | 250 | 265-524 |
| C2 | 400 | 320 | 29 | 225-448 | ||
| SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
| C2 | 500 | 400 | 38 | 318-892 | ||
| SC450S | C1 | 600 | 480 | 44 | 450 | 498-1500 |
| C2 | 480 | 385 | 41 | 454-1274 |
SC單缸圓錐破細碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率（kw） | 處理能力 （t/h） |
| SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
| F2 | 90 | 70 | 10 | 43-118 | ||
| F3 | 50 | 40 | 6 | 25-40 | ||
| SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
| F2 | 115 | 90 | 10 | 57-184 | ||
| F3 | 75 | 60 | 8 | 70-90 | ||
| SC250 | F1 | 240 | 190 | 16 | 250 | 116-396 |
| F2 | 140 | 110 | 13 | 97-346 | ||
| F3 | 70 | 55 | 9 | 90-251 | ||
| SC315 | F1 | 275 | 220 | 32 | 315 | 177-662 |
| F2 | 215 | 170 | 29 | 209-643 | ||
| F3 | 175 | 140 | 29 | 162-552 | ||
| F4 | 85 | 70 | 19 | 175-325 | ||
| SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
| F2 | 195 | 155 | 19 | 380-1373 | ||
| F3 | 90 | 70 | 13 | 357-912 | ||
| SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
| F2 | 300 | 240 | 19 | 342-2020 | ||
| F3 | 230 | 185 | 16 | 267-1814 | ||
| F4 | 120 | 95 | 13 | 248-1165 | ||
| F5 | 85 | 70 | 10 | 185-1170 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
