粘土砂是鑄造工業根據原砂中的含泥量劃分的一種造型用砂，由于其成本低廉，適合于批量大規模生產，所以其主要作用是用于鑄鐵及有色金屬鑄件用的型砂及芯砂的附加物，提高濕度，改善造型性能。粘土砂制砂生產線是對其進行破碎制砂的生產線，由于其應用廣泛、生產中常常用到，以下河南紅星以時產200-600噸粘土砂制砂生產線為例，介紹一下河南時產200-600噸粘土砂制砂生產線配置及工藝流程。

1.時產200-600噸粘土砂制砂生產線配置

對于產量要求為時產200-600噸的生產線，河南紅星為其進行的設備配置如下：1600MM皮帶輸送機，一小時輸送速度大約為600t/h-1080t/h，GZD1500×6000振動給料機，生產能力約為500t/h-900t/h，2YZS2160振動篩，篩分能力約為81t/h-720t/h，PE1200×1500顎式破碎機，生產能力能達到400t/h-800t/h，對于制砂機，應選擇中心進料在500t/h～640t/h的粘土制砂機，這些配置進行組合安裝調試，就可以進行粘土砂制砂生產線的運行投產了。具體的配置用戶還應根據自己的預期投資和生產能力要求進行選擇。

2.時產200-600噸粘土砂制砂生產線工藝

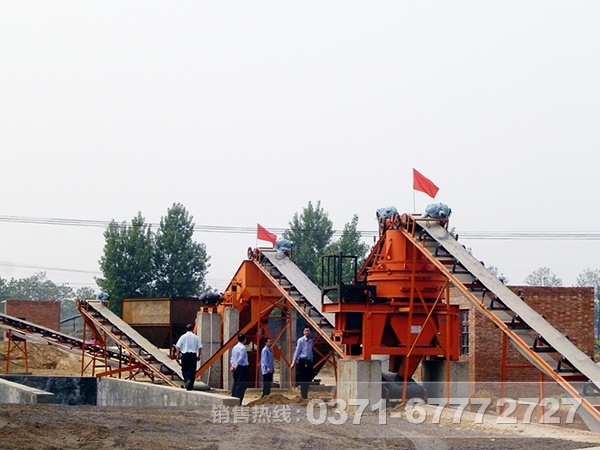

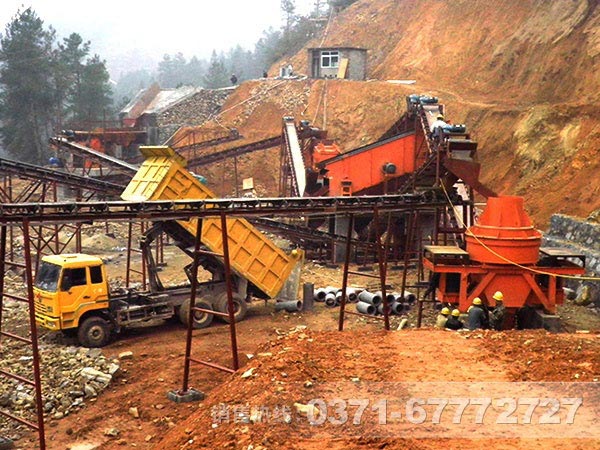

具體工藝流程如下：首先，粘土經過1600MM皮帶輸送機輸送到破碎機進行破碎處理，處理之后的粘土經過振動篩分設備篩分，然后，符合粘土制砂機進料粒度的的經過皮帶輸送機送入制砂機進行再次處理，不滿足制砂機進料粒度的粘土經過1600MM皮帶輸送機送入顎破進行再次破碎，接著，制砂機粉碎處理之后的粘土經過振動篩分設備再次篩分處理，粒度合格的經過1600MM皮帶輸送機送入洗砂機清洗形成成品，不合格的送入制砂機再次處理，直至滿足要求為止。該流程下來運行流暢、生產安全，工藝完整，用戶可進行參考進行生產線的整合。
